Home > Product > Rod End Bearing
Rod End Bearing
Price Discuss
inquiry None
browse 378
Ship MalaysiaSelangorSubang Jaya
Brand FONTAL KURODA MALAYSIA
Expired long term
Renew 2018-09-04 01:23

Message details


Rod End Bearing

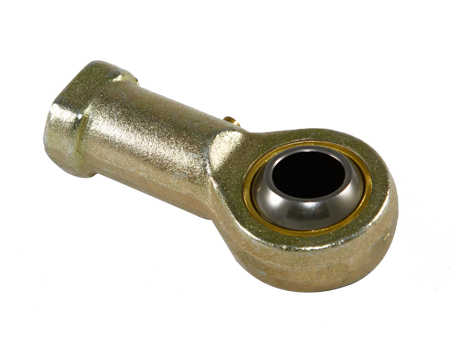

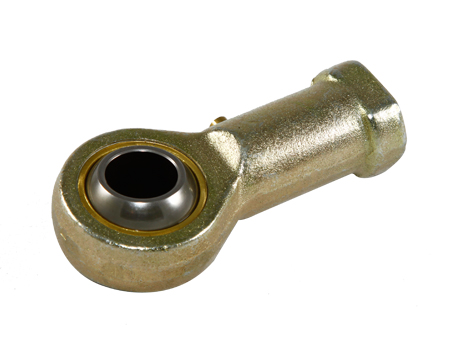

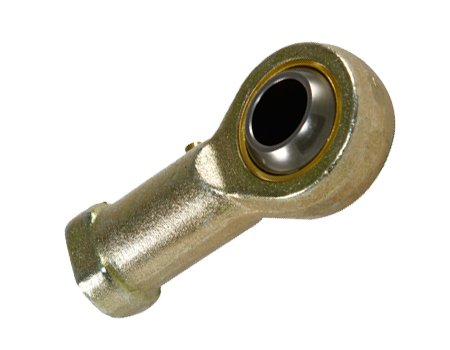

Female Rod Ends PHS Series
.
No (mm) Dimensions Load parameter Wt
(g)
d S D B B1 d1 L L3 L1 L2 W D2 D3 E Static
radial
yield
allowable
load(kg)
Maximum Static Load(kg)
Radial Axial
PHS5 5 M 5 x 0.8 16 7 8 7.7 35 4 27 14 9 9 12 11.112 930 620 230 20
PHS6 6 M  6×1 18 7 9 9 39 5 30 14 11 10 13 12.7 1040 690 270 28
PHS8 8 M  8×1.25 22 9 12 10.4 47 5 36 17 14 12.5 16 15.875 1490 990 430 48
PHS8B 8 M 8×1.0 22 9 12 10.4 47 5 36 17 14 12.5 16 15.875 1490 990 430 48
PHS10 10 M 10x 1.5 26 10.5 14 12.9 57 6.5 43 21 17 15 19 19.05 2010 1340 630 80
PHS10B 10 M  10×1.25 26 10.5 14 12.9 57 6.5 43 21 17 15 19 19.05 2010 1340 630 80
PHS12 12 M 12×1.75 30 12 16 15.4 66 6.5 50 24 19 17.5 22 22.225 2470 1650 800 115
PHS12B 12 M 12×1.25 30 12 16 15.4 66 6.5 50 24 19 17.5 22 22.225 2470 1650 800 115
PHS12C 12 M  12×1.5 30 12 16 15.4 66 6.5 50 24 19 17.5 22 22.225 2470 1650 800 115
PHS14 14 M 14×2 34 13.5 19 16.9 75 8 57 27 22 20 25 25.4 3130 2090 1070 160
PHS14B 14 M 14×1.5 34 13.5 19 16.9 75 8 57 27 22 20 25 25.4 3130 2090 1070 160
PHS16 16 M 16×2 38 15 21 19.4 83 8 64 33 22 22 27 28.575 3700 2470 1290 210
PHS16B 16 M 16×1.5 38 15 21 19.4 83 8 64 33 22 22 27 28.575 3700 2470 1290 210
PHS18 18 M 18×1.5 42 16.5 23 21.9 92 10 71 36 27 25 31 31.75 4490 2990 1620 300
PHS20 20 M 20×1.5 46 18 25 24.4 100 10 77 40 30 27.5 37 34.925 5180 3460 1890 420
PHS22 22 M 22×1.5 50 20 28 25.8 109 12 84 43 32 30 37 38.1 6100 4070 2290 500
PHS25 25 M 25×2 60 22 31 29.6 122 12 94 48 36 33.5 42 42.862 7420 4950 2830 740
PHS25B 25 M 25×1.5 60 22 31 29.6 122 12 94 48 36 33.5 42 42.862 7420 4950 2830 740
PHS30 30 M 30×2 67 26 37 34.8 143 15 110 56 41 40 50 50.8 11000 7300 3960 1150
PHS30B 30 M 30×1.5 67 26 37 34.8 143 15 110 56 41 40 50 50.8 11000 7300 3960 1150

Female Rod Ends AR Series
.
No (mm) Dimensions Load parameter Wt
(g)
d S D B B1 d1 L L3 L1 L2 W D2 D3 E Static
radial
yield
allowable
load(kg)
Maximum
Static
Load(kg)
Radial Axial
AR4 6.35 UNF-28 18 7 9 9 39 5 30 14 11 10 13 12.7 1040 690 270 28
AR5 7.938 UNF-24 22 9 12 10.4 47 5 36 17 14 12.5 16 1.875 1490 990 430 48
AR6 9.525 UNF-24 26 10.5 14 12.9 57 6.5 43 21 17 15 19 19.05 2010 1340 630 80
AR6B 9.525 UNF-16 26 10.5 14 12.9 57 6.5 43 21 17 15 19 19.05 2010 1340 630 80
AR8 12.7 UNF-20 30 12 16 15.4 66 6.5 50 24 19 17.5 22 22.225 2470 1650 800 115
AR8B 12.7 UNF-12 30 12 16 15.4 66 6.5 50 24 19 17.5 22 22.225 2470 1650 800 115
AR10 15.875 UNF-18 38 15 21 19.4 83 8 64 33 22 22 27 28.575 3700 2470 1290 210
AR10B 15.875 UNF-11 38 15 21 19.4 83 8 64 33 22 22 27 28.575 3700 2470 1290 210
AR12 19.05 UNF-16 46 18 25 24.4 100 10 77 40 30 27.5 37 34.925 5180 3460 1890 420
AR12B 19.05 UNF-10 46 18 25 24.4 100 10 77 40 30 27.5 37 34.925 5180 3460 1890 420

Female Rod Ends NHS Series
.

No (mm) Dimensions Diameter
(mm)
Cs
(kgf)
grf d S D B B1 d1 L L3 L1 L2 W D2 D3
NHS5 16.5 5 M 5×0.8 16 6 8 7.7 35 4 27 14 9 9 11 11.112 360
NHS6 25 6 M 6×1 18 6.75 9 9 39 5 30 14 11 10 13 12.7 450
NHS8 43 8 M 8×1.25 22 9 12 10.4 47 5 36 17 14 12.5 16 15.875 680
NHS10 72 10 M 10×1.5 26 10.5 14 12.9 56 6.5 43 21 17 15 19 19.055 850
NHS12 107 12 M 12×1.75 30 12 16 15.4 65 6.5 50 24 19 17.5 22 22.225 1000
NHS14 160 14 M 14×2 34 13.5 19 156.9 74 8 57 27 22 20 25 25.425 1380
NHS16 210 16 M 16×2 38 15 21 19.4 83 8 64 33 22 22 27 28.575 1800
NHS18 295 18 M 18×1.5 42 16.5 23 21.9 92 10 71 36 27 25 31 31.755 2300
NHS20 380 20 M 20×1.5 46 18 25 24.4 100 10 77 40 30 27.5 34 34.925 2500
NHS22 490 22 M 22×1.5 50 20 28 25.8 109 12 84 43 32 30 37 38.125 3200
NHS25 680 25 M 24×2.0 60 22 31 29.6 122 12 94 48 36 33.5 42 42.86 6000
NHS30 1020 30 M 30×2.0 67 26 37 34.8 143 15 110 56 41 40 50 50.8 7600


Male Rod Ends POS Series
.

No (mm) Dimensions Load parameter Wt
(g)
d s D B B1 d1 L L1 L2 E Static
radial
yield
allowable
load(kg)
Maximum
Static
Load(kg)
Radial Axial
POS5 5 M 5×0.8 16 7 8 7.7 41 33 20 11.112 490 330 230 20
POS6 6 M 6×1 18 7 9 9 45 36 22 12.7 690 460 270 22
POS8 8 M 8×1.25 22 9 12 10.4 53 42 25 15.875 1260 840 430 40
POS10 10 M 10×1.5 26 10.5 14 12.9 61 48 29 19.05 2010 1340 630 60
POS10B 10 M 10×1.25 26 10.5 14 12.9 61 48 29 19.05 2010 1340 630 60
POS12 12 M 12×1.75 30 12 16 15.4 69 54 33 22.225 2470 1650 800 95
POS12B 12 M 12×1.25 30 12 16 15.4 69 54 33 22.225 2470 1650 800 95
POS14 14 M 14×2 34 13.5 19 16.9 77 60 36 25.4 3130 2090 1070 140
POS14B 14 M 14×1.5 34 13.5 19 16.9 77 60 36 25.4 3130 2090 1070 140
POS16 16 M 16×2 38 15 21 19.4 85 66 40 28.575 3700 2470 1290 195
POS16B 16 M 16×1.5 38 15 21 19.4 85 66 40 28.575 3700 2470 1290 195
POS18 18 M 18×1.5 42 16.5 23 21.9 93 72 44 31.75 4490 2990 1620 270
POS20 20 M 20×1.5 46 18 25 24.4 101 78 47 34.925 5180 3460 1890 350
POS22 22 M 22×1.5 50 20 28 25.8 109 84 51 38.1 6100 4070 2290 450
POS25 25 M 24×2 60 22 31 29.6 122 94 57 42.862 7420 4950 2830 650
POS30 30 M 30×2 67 26 37 34.8 143.5 110 66 50.8 11000 7340 3960 1010

Male Rod Ends ARE Series
.

No (mm) Dimensions Load parameter Wt
(g)
d s D B B1 d1 L L1 L2 E Static
radial
yield
allowable
load(kg)
Maximum
Static
Load(kg)
Radial Axial
ARE4 6.35 UNF-28 18 7 9 9 45 36 22 12.7 690 460 270 22
ARE5 7.938 UNF-24 22 9 12 10.4 53 42 25 15.875 1260 840 430 40
ARE6 9.525 UNF-24 26 10.5 14 12.9 61 48 29 19.05 2010 1340 630 60
ARE6B 9.525 UNF-16 26 10.5 14 12.9 61 48 29 19.05 2010 1340 630 60
ARE8 12.7 UNF-20 30 12 16 15.4 69 54 33 22.225 2470 1650 800 95
ARE8B 12.7 UNF-12 30 12 16 15.4 69 54 33 22.225 2470 1650 800 95
ARE10 15.875 UNF-18 38 15 21 19.4 85 66 40 28.575 3700 2470 1290 195
ARE10B 15.875 UNF-11 38 15 21 19.4 85 66 40 28.575 3700 2470 1290 195
ARE12 19.05 UNF-16 46 18 25 24.4 101 78 47 34.925 5180 3460 1890 350
ARE12B 19.05 UNF-10 46 18 25 24.4 101 78 47 34.925 5180 3460 1890 350

Male Rod Ends NOS Series
.

No (mm) Dimensions Diameter
(mm)
Wt
(g)
grf d s D B B1 d1 L L1 L2
NOS5 12.5 5 M 5×0.8 16 6 8 7.7 41 33 20 11.112 320
NOS6 19 6 M 6×1 18 6.75 9 9 45 36 22 12.7 450
NOS8 32 8 M 8×1.25 22 9 12 10.4 53 42 25 15.875 630
NOS10 54 10 M 10×1.5 26 10.5 14 12.9 61 48 29 19.05 850
NOS12 85 12 M 12×1.75 30 12 16 15.4 69 54 33 22.225 1000
NOS14 126 14 M 14×2 34 13.5 19 16.9 77 60 36 25.4 1380
NOS16 185 16 M 16×2 38 15 21 19.4 85 66 40 28.575 1800
NOS18 260 18 M 18×1.5 42 16.5 23 21.9 93 72 44 31.75 2300
NOS20 340 20 M 20×1.5 46 18 25 24.4 101 78 47 34.925 2500
NOS22 435 22 M 22.1.5 50 20 28 25.8 109 84 51 38.1 3200
NOS25 510 25 M 24×2.0 60 22 31 29.6 122 94 57 42.86 6000
NOS30 990 30 M 30×2.0 67 26 37 34.8 143.5 110 66 50.8 7600
